Wyłącznik schodowy – 3 przewody. Instrukcja podłączania krok po kroku

Data aktualizacji 17.06.2026

Zastanawiasz się, jak poprawnie połączyć wyłącznik schodowy? 3 przewody robocze wystarczą, aby sterować jednym źródłem światła z dwóch różnych miejsc, na przykład na schodach, w korytarzu albo przy wejściu do pomieszczenia. Kluczowe jest jednak prawidłowe rozpoznanie przewodu fazowego, dwóch żył korespondencyjnych oraz zacisku wspólnego COM. W tym poradniku pokazujemy krok po kroku, jak wygląda podłączenie wyłącznika schodowego, na co uważać przy montażu i kiedy lepiej skorzystać z pomocy elektryka. Czytaj dalej!

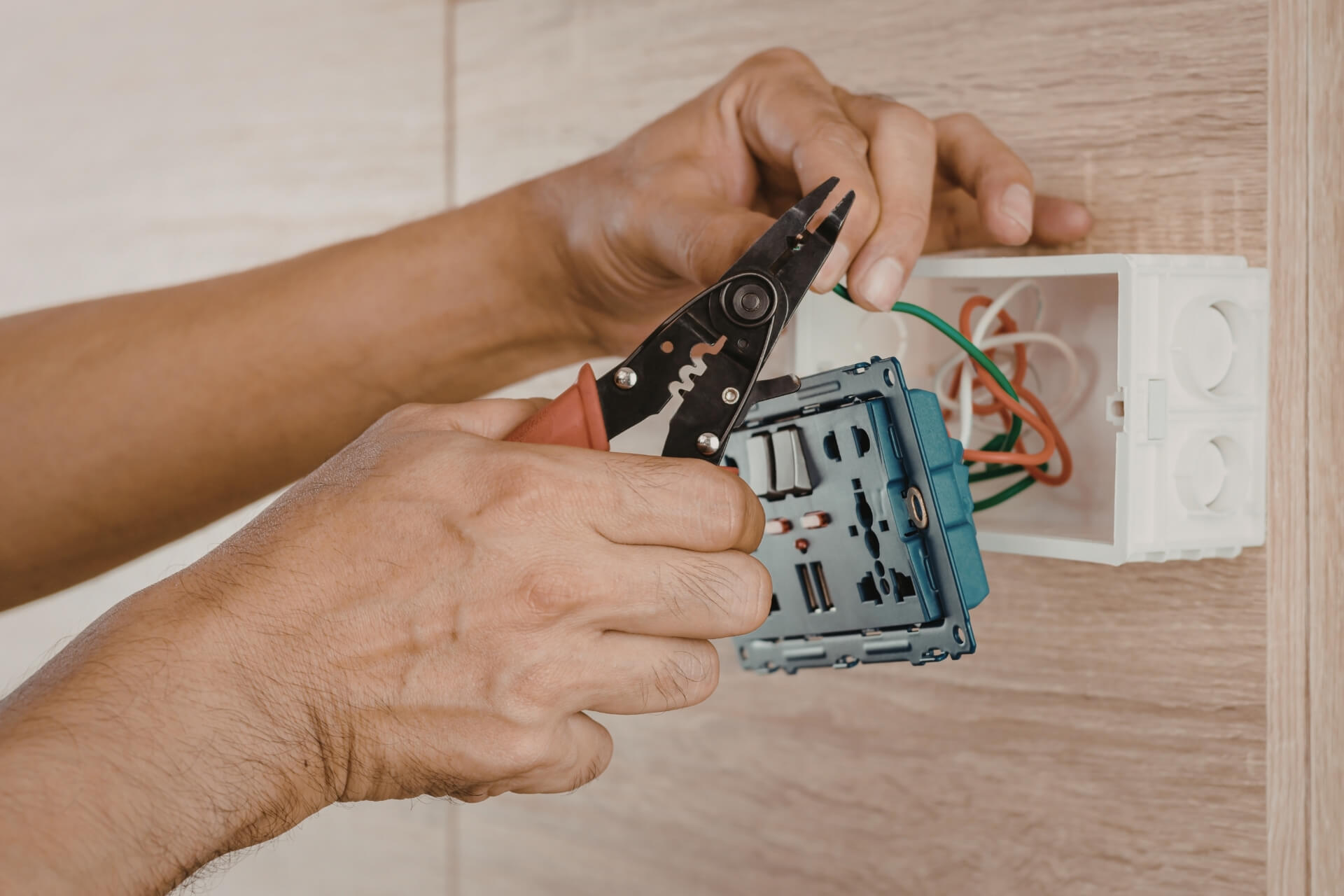

Jak podłączyć wyłącznik schodowy? 3 przewody krok po kroku

Podłączenie wyłącznika schodowego warto wykonać spokojnie i w ustalonej kolejności. W takim układzie najważniejsze jest prawidłowe rozpoznanie przewodu fazowego, dwóch przewodów korespondencyjnych oraz zacisku wspólnego COM. Poniżej znajdziesz instrukcję, która pokazuje, co dokładnie zrobić w każdej puszce.

W tym artykule skupiamy się na wariancie, w którym wyłącznik schodowy wykorzystuje 3 przewody robocze oraz dwa punkty sterowania światłem. Jeśli chcesz poznać szersze omówienie różnych sposobów podłączenia, sprawdź poradnik: https://urzadzamy.muratorexpo.pl/jak-podlaczyc-wylacznik-schodowy-przewodnik-w-7-krokach/.

Krok 1: wyłącz zasilanie i potwierdź brak napięcia

Pracę zacznij od wyłączenia zasilania danego obwodu oświetleniowego w rozdzielnicy. Dla bezpieczeństwa warto zabezpieczyć wyłącznik nadprądowy, aby nikt przypadkowo nie włączył prądu podczas montażu.

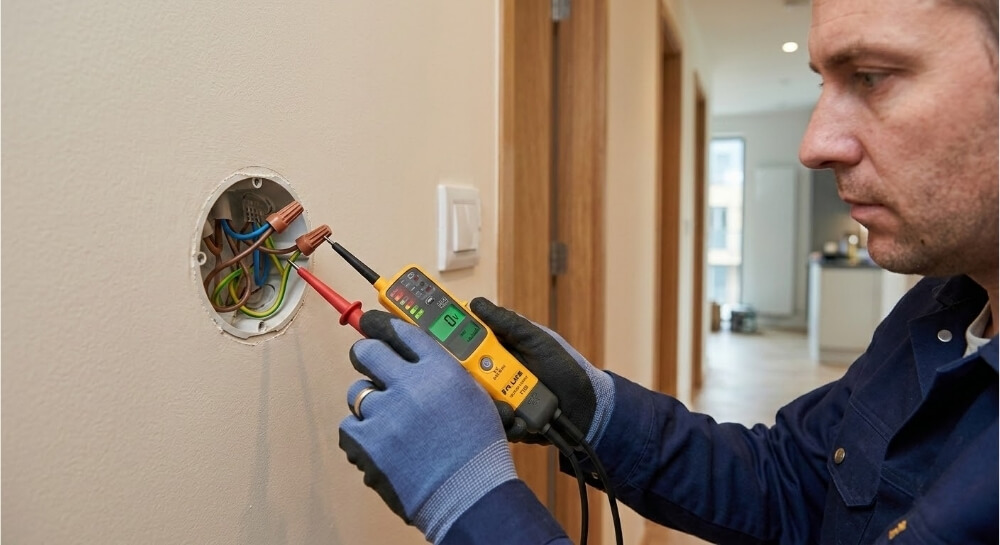

Zanim dotkniesz przewodów w puszce, sprawdź je wskaźnikiem napięcia lub multimetrem. Kontrolę wykonaj w obu puszkach, przy wszystkich widocznych żyłach. Dopiero gdy masz pewność, że napięcia nie ma, możesz przygotować przewody do podłączenia.

Krok 2: podłącz pierwszy wyłącznik schodowy (puszka 1)

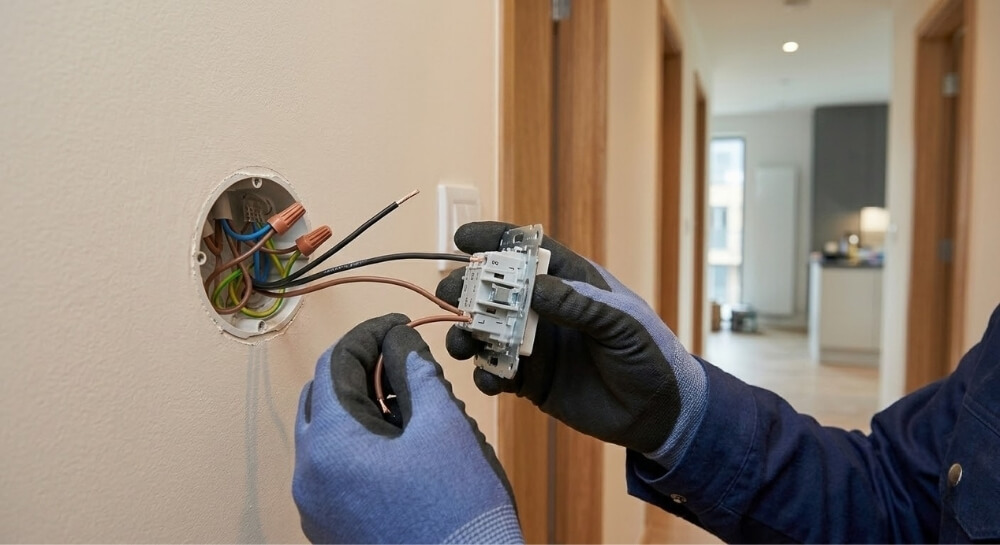

W pierwszej puszce znajduje się przewód zasilający oraz dwa przewody biegnące do drugiego wyłącznika. Przewód fazowy L, najczęściej brązowy lub czarny, podłącz do zacisku wspólnego pierwszego wyłącznika, oznaczonego jako COM, L albo P.

Dwa pozostałe przewody, czyli przewody korespondencyjne, podłącz do zacisków 1 i 2. Najczęściej są to żyły w kolorze czarnym i szarym, ale w starszych instalacjach kolory mogą się różnić, dlatego nie warto opierać się wyłącznie na barwach.

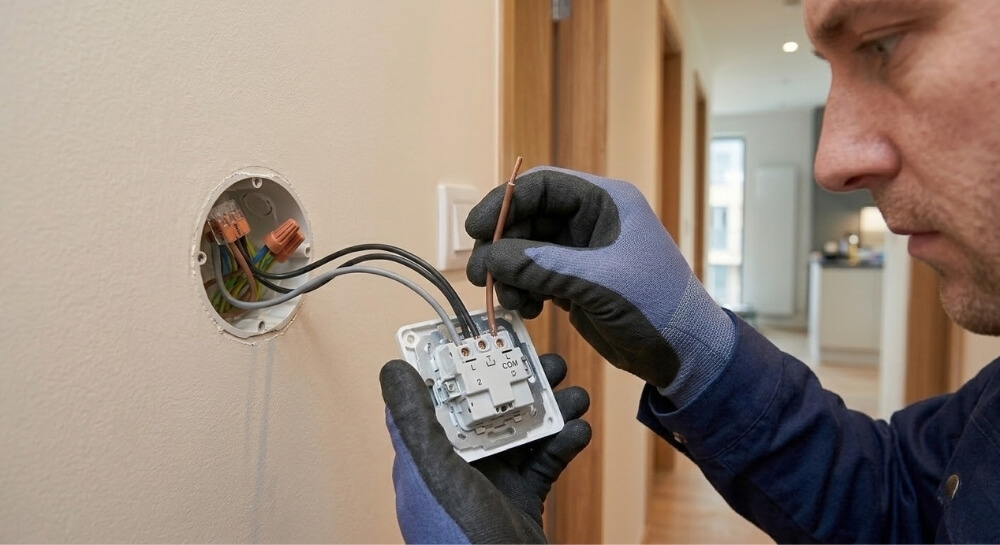

Po podłączeniu delikatnie ułóż przewody w puszce. Nie zaginaj ich ostro i nie wciskaj mechanizmu na siłę. Jeśli masz głęboką puszkę, np. 60–80 mm, łatwiej będzie zachować zapas przewodu i bezpiecznie osadzić wyłącznik.

Krok 3: podłącz drugi wyłącznik schodowy (puszka 2)

W drugiej puszce znajdują się dwa przewody korespondencyjne przychodzące z pierwszego wyłącznika oraz przewód prowadzący do lampy. Przewody korespondencyjne podłącz do zacisków 1 i 2 drugiego wyłącznika. Dobrą praktyką jest zachowanie tej samej kolejności kolorów co w pierwszej puszce, bo ułatwia to późniejszą kontrolę instalacji.

Przewód prowadzący do oprawy oświetleniowej podłącz do zacisku wspólnego COM, L albo P. To tzw. przewód powrotny do lampy. Jeśli trafi w złe miejsce, światło może działać tylko w jednej pozycji klawiszy albo nie działać poprawnie wcale.

Na końcu sprawdź, czy wszystkie żyły są dobrze osadzone w zaciskach. Przy zaciskach śrubowych dokręć je stabilnie, ale bez uszkadzania przewodu. Przy zaciskach sprężynowych upewnij się, że przewód został wsunięty do końca.

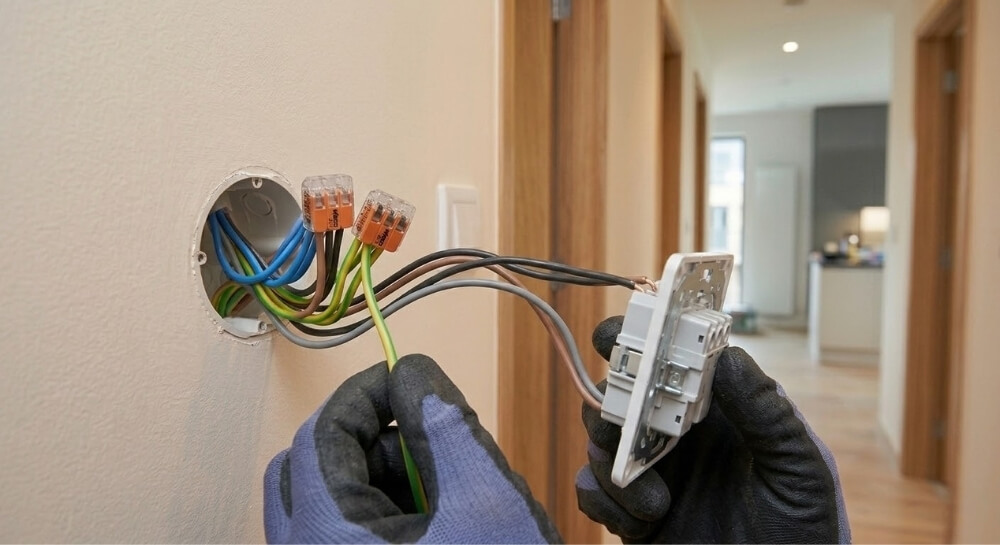

Krok 4: połącz N i PE do oprawy (jeśli są w puszce)

Wyłącznik schodowy przełącza przewód fazowy, dlatego przewodu neutralnego N i ochronnego PE nie podłącza się do mechanizmu łącznika. Niebieskie żyły neutralne połącz ze sobą w puszce za pomocą złączki instalacyjnej. Tak samo połącz przewody ochronne żółto-zielone.

Te przewody powinny przechodzić przelotowo do oprawy oświetleniowej. Dzięki temu lampa otrzymuje przewód neutralny oraz ochronny, a sam wyłącznik steruje wyłącznie fazą.

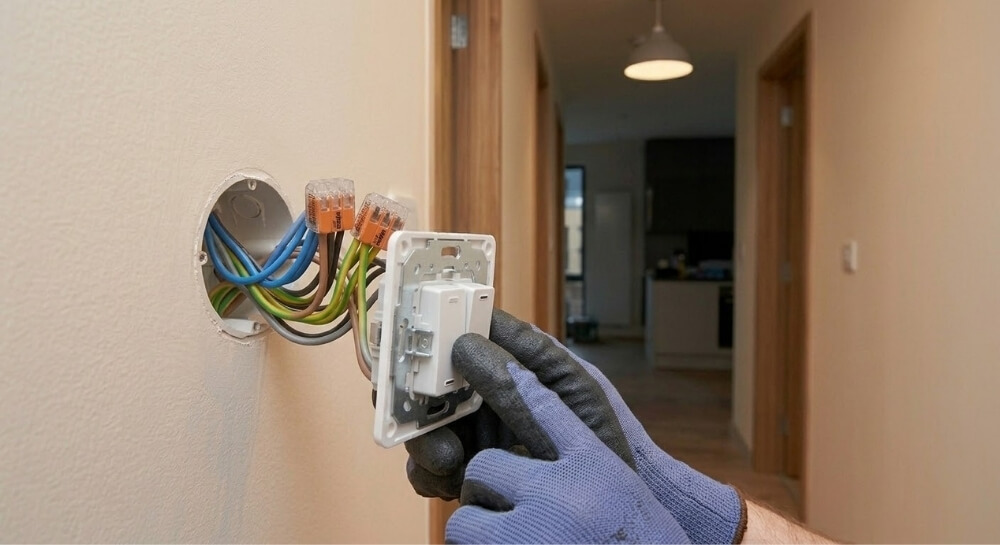

Krok 5: test działania układu przed zamknięciem puszek

Po wykonaniu połączeń możesz ostrożnie włączyć zasilanie i przetestować układ. Światło powinno zapalać się i gasnąć z obu wyłączników, niezależnie od tego, w jakim położeniu znajduje się drugi klawisz.

Najprościej wykonać test 4 kombinacji: przełącz pierwszy wyłącznik, potem drugi, następnie ponownie pierwszy i ponownie drugi. Każde kliknięcie powinno zmieniać stan światła. Jeśli lampa działa tylko z jednego miejsca, tylko w jednej pozycji albo zabezpieczenie wybija po włączeniu zasilania, odłącz prąd i wróć do kontroli zacisków COM oraz przewodów korespondencyjnych.

Wyłącznik schodowy 3 przewody – schemat połączeń

W układzie schodowym dwa łączniki współpracują ze sobą za pomocą przewodów korespondencyjnych. Dzięki temu możesz włączać i wyłączać tę samą lampę z dwóch różnych miejsc. Najważniejsze jest poprawne rozróżnienie przewodu fazowego, przewodów korespondencyjnych oraz przewodu powrotnego do lampy.

Logika połączeń w 2 puszkach

W standardowym układzie pierwsza puszka jest punktem wejścia zasilania, a druga punktem wyjścia do lampy. Taki podział ułatwia zrozumienie schematu i późniejszą diagnostykę.

Warto jednak pamiętać, że opisujemy tu standardowy układ dwupunktowy. Jeśli chcesz sterować światłem z trzech lub więcej miejsc, potrzebny będzie dodatkowo łącznik krzyżowy. Szczegółowy schemat znajdziesz w poradniku: https://urzadzamy.muratorexpo.pl/wylacznik-schodowy-krzyzowy-schemat-i-instrukcja-podlaczenia/.

Puszka 1

W pierwszej puszce przewód fazowy L trafia do zacisku COM pierwszego łącznika. Dwa przewody korespondencyjne podłączamy do zacisków 1 i 2. To właśnie nimi sygnał przełączania przechodzi do drugiego wyłącznika.

Puszka 2

W drugiej puszce przewody korespondencyjne trafiają do zacisków 1 i 2 drugiego łącznika. Przewód powrotny do lampy należy podłączyć do zacisku COM. Dzięki temu drugi wyłącznik przekazuje napięcie dalej do oprawy oświetleniowej.

Gdzie podłączyć N i PE, żeby układ był kompletny?

Przewody N i PE nie są podłączane do wyłącznika schodowego. Niebieski przewód neutralny oraz żółto-zielony przewód ochronny prowadzi się przelotowo do oprawy, najczęściej przez złączki instalacyjne. Łącznik schodowy pracuje wyłącznie na przewodzie fazowym.

Oznacza to, że przewody neutralne łączymy ze sobą „na wprost”, a przewody ochronne prowadzimy analogicznie do oprawy. Dzięki temu lampa ma zapewnione stałe połączenie neutralne i ochronne, a same wyłączniki odpowiadają wyłącznie za sterowanie fazą.

Co przygotować pod wyłącznik schodowy – 3 przewody?

Odpowiednie przygotowanie zmniejsza ryzyko pomyłek przy identyfikacji przewodów i pomaga wykonać trwałe połączenia. Zanim zaczniesz montaż, przygotuj podstawowe narzędzia, sprawdź typ osprzętu i upewnij się, że pracujesz przy wyłączonym zasilaniu.

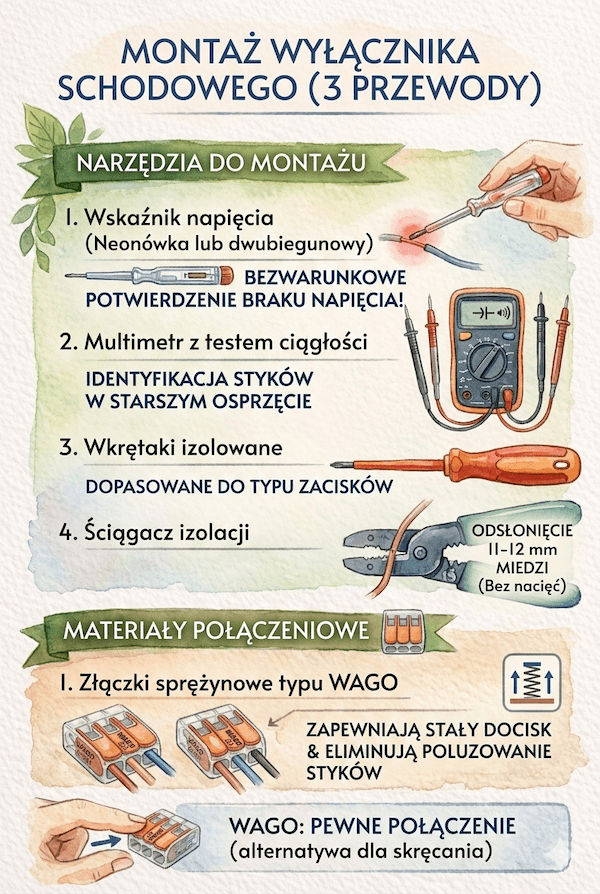

Narzędzia i materiały

Do montażu wyłącznika schodowego przygotuj:

• wskaźnik napięcia lub profesjonalny wskaźnik dwubiegunowy, aby potwierdzić brak napięcia przed dotknięciem przewodów,
• multimetr z funkcją testu ciągłości obwodu, przydatny zwłaszcza przy starszym lub słabo oznaczonym osprzęcie,
• wkrętaki izolowane dopasowane do typu zacisków,
• ściągacz izolacji, który pozwoli odsłonić około 11–12 mm miedzi bez nacinania przewodu,
• złączki sprężynowe typu WAGO do połączeń przelotowych i trwałego łączenia żył,
• odpowiedni osprzęt, czyli dwa łączniki schodowe oraz przewody dopasowane do instalacji oświetleniowej.

Zamiast skręcania żył warto stosować złączki sprężynowe, które zapewniają stabilny docisk i zmniejszają ryzyko poluzowania styku pod wpływem pracy instalacji.

3 przewody – jak je rozpoznać przed montażem?

W instalacji oświetleniowej najczęściej stosuje się miedziane przewody o przekroju 1,5 mm², np. YDYp 3×1,5 lub 5×1,5. Zgodnie z przyjętą kolorystyką przewód neutralny powinien być niebieski, a przewód ochronny żółto-zielony. Tych żył nie podłącza się do zacisków wyłącznika schodowego.

Najważniejsze dla działania układu są przewody fazowe i korespondencyjne. To one odpowiadają za przełączanie obwodu pomiędzy dwoma łącznikami i pozwalają sterować jedną lampą z dwóch różnych miejsc.

Jak znaleźć L, 2 przewody korespondencyjne i „powrót do lampy”?

Identyfikacja przewodów zależy od układu instalacji w puszkach. W pierwszej puszce musisz znaleźć przewód doprowadzający stałe zasilanie 230 V z rozdzielnicy. Jest to faza L, zwykle w kolorze brązowym lub czarnym.

Dwie pozostałe żyły biegnące do drugiej puszki to przewody korespondencyjne, czyli komunikacyjne. Najczęściej są to żyły czarna i szara, ale ich kolory mogą różnić się w zależności od instalacji. Dobrą praktyką jest oznaczenie ich na końcach, aby ułatwić późniejszą diagnostykę.

W drugiej puszce również znajdziesz dwa przewody korespondencyjne przychodzące z pierwszego punktu. Trzecia żyła nie jest już zasilaniem, lecz przewodem powrotnym prowadzącym do oprawy oświetleniowej. Jeśli pomylisz ten przewód z jedną z żył korespondencyjnych, światło może działać tylko w wybranych pozycjach klawiszy albo nie działać prawidłowo.

Identyfikacja zacisków w łączniku schodowym

Łącznik schodowy to przełącznik dwudrożny, dlatego ma jeden zacisk wspólny oraz dwa zaciski przełączające. Przed podłączeniem przewodów trzeba sprawdzić oznaczenia na mechanizmie, ponieważ różni producenci mogą stosować różne symbole.

Jak rozpoznać COM, L/P oraz zaciski 1 i 2?

Zacisk wspólny jest najczęściej oznaczony jako COM, L lub P. Czasem bywa też wyróżniony innym kolorem, np. czerwonym elementem mechanizmu. To właśnie do niego podłącza się przewód fazowy w pierwszej puszce albo przewód powrotny do lampy w drugiej.

Pozostałe dwa zaciski, zwykle oznaczone jako 1 i 2 lub strzałkami, służą do podłączenia przewodów korespondencyjnych. Jeśli oznaczenia na łączniku są nieczytelne, warto użyć multimetru z funkcją testu ciągłości. Zacisk wspólny to ten, który po zmianie pozycji klawisza wykazuje przejście naprzemiennie z jednym lub drugim zaciskiem wyjściowym.

Jeśli pomylisz COM z zaciskami 1 lub 2, układ najczęściej nie będzie działał prawidłowo.

Najczęstsze błędy i szybka naprawa

Nawet przy starannym montażu wyłącznik schodowy może nie działać prawidłowo, jeśli przewody zostały podłączone do niewłaściwych zacisków albo połączenia są zbyt luźne. Najłatwiej znaleźć przyczynę, analizując objawy: czy światło działa tylko z jednego miejsca, nie działa wcale, czy może wybija zabezpieczenie.

Światło działa tylko z jednego miejsca albo tylko w jednej pozycji

To najczęstszy objaw pomylenia przewodu fazowego lub przewodu powrotnego z jedną z żył korespondencyjnych. Układ schodowy powinien reagować na każde przełączenie dowolnego klawisza. Jeśli tak się nie dzieje, w pierwszej kolejności sprawdź zaciski COM w obu łącznikach.

W puszce wejściowej do COM musi być podłączona stała faza L, a w puszce wyjściowej przewód powrotny do lampy. Przewody korespondencyjne powinny znajdować się wyłącznie na zaciskach 1 i 2. Jeśli któryś z tych przewodów trafił w złe miejsce, światło może działać tylko w określonym ustawieniu klawiszy.

Światło nie działa wcale

Jeśli lampa nie świeci w żadnej pozycji, problem może wynikać z braku ciągłości obwodu, błędnego podłączenia przewodu powrotnego do lampy albo źle wykonanego połączenia przewodu neutralnego N.

W pierwszej kolejności sprawdź, czy przewód prowadzący do lampy jest podłączony do COM w drugiej puszce. Następnie skontroluj połączenia przewodu neutralnego N na złączkach oraz upewnij się, że przewody korespondencyjne są poprawnie osadzone w zaciskach 1 i 2. Do takiej kontroli przyda się multimetr.

Wybija zabezpieczenie, iskrzy albo grzeje się łącznik

To najpoważniejszy sygnał ostrzegawczy. Jeśli po włączeniu obwodu wybija zabezpieczenie, pojawia się iskrzenie, zapach spalenizny albo mechanizm wyłącznika się nagrzewa, natychmiast odłącz zasilanie.

Przyczyną może być zwarcie między przewodem fazowym a neutralnym lub ochronnym, uszkodzona izolacja, zbyt luźny zacisk albo wadliwy mechanizm łącznika. Sprawdź, czy przewody nie zostały przyciśnięte lub uszkodzone podczas osadzania osprzętu w puszce oraz czy żyły są stabilnie zamocowane w zaciskach.

Jeśli po ponownym sprawdzeniu połączeń problem się powtarza, nie uruchamiaj instalacji ponownie i skontaktuj się z elektrykiem.

Interaktywny diagnosta wyłącznika schodowego

Jeśli po podłączeniu układ nie działa prawidłowo, wybierz objaw z poniższej listy. Narzędzie pomoże Ci szybko sprawdzić najczęstsze przyczyny problemów z wyłącznikiem schodowym i 3 przewodami.

Kilka słów podsumowujących

Podłączenie wyłącznika schodowego z 3 przewodami nie jest skomplikowane, jeśli poprawnie rozpoznasz przewód fazowy, zacisk wspólny COM oraz dwie żyły korespondencyjne. W pierwszej puszce fazę L podłączamy do COM, w drugiej do COM trafia przewód powrotny do lampy, a przewody neutralny i ochronny prowadzi się przelotowo do oprawy.

Najważniejsze jest bezpieczeństwo. Przed rozpoczęciem pracy zawsze wyłącz zasilanie i sprawdź brak napięcia. Po zakończeniu montażu przetestuj wszystkie kombinacje klawiszy. Światło powinno zapalać się i gasnąć z obu miejsc. Jeśli pojawia się zwarcie, iskrzenie albo nie masz pewności co do przewodów, najlepiej zlecić sprawdzenie instalacji elektrykowi z uprawnieniami.

FAQ – najczęściej zadawane pytania
