Jak podłączyć wyłącznik schodowy? Przewodnik w 7 krokach

Data aktualizacji 25.05.2026

Jak podłączyć wyłącznik schodowy? To prostsze, niż myślisz. Wystarczy doprowadzić fazę do zacisku COM pierwszego łącznika, połączyć oba łączniki dwoma przewodami korespondencyjnymi i z drugiego wyprowadzić przewód do lampy, pozostawiając neutralny oraz ochronny bezpośrednio przy oprawie. Kluczowe jest prawidłowe przełączanie fazy. W tym poradniku pokażę Ci cały proces w 7 jasnych krokach. Dzięki temu wykonasz instalację bezpiecznie i zgodnie z zasadami.

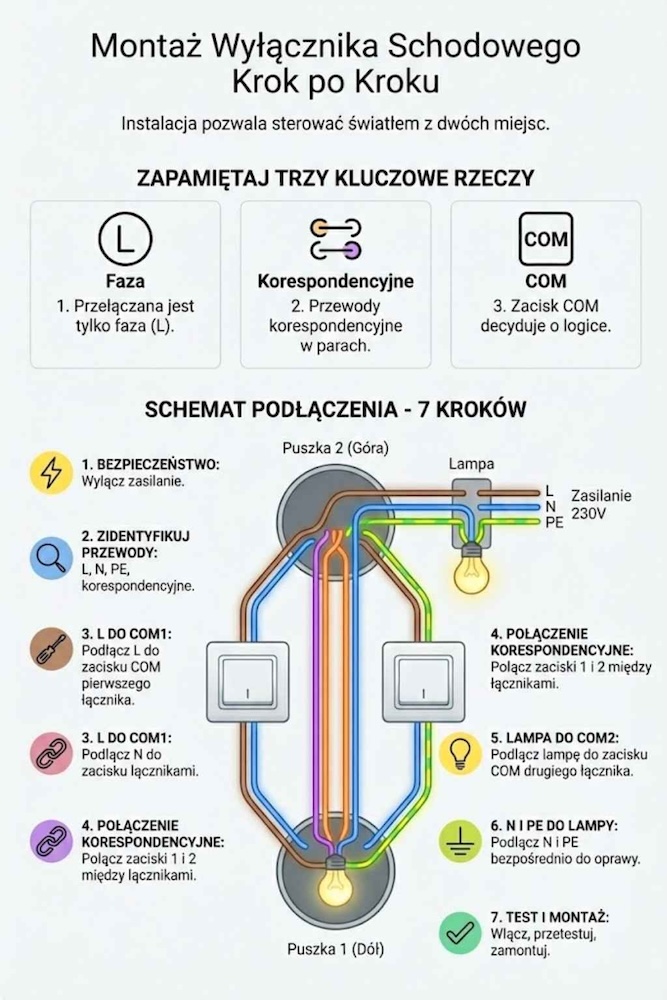

Jak podłączyć wyłącznik schodowy? Instrukcja w 7 krokach

Poniżej znajdziesz kompletną, praktyczną instrukcję montażu instalacji schodowej w typowym układzie z dwoma łącznikami. Zakładam, że instalacja jest już rozprowadzona (przewody w puszkach), a Ty wykonujesz podłączenie mechanizmów.

Czytaj uważnie i wykonuj czynności w podanej kolejności. Nie pomijaj żadnego kroku.

Krok 1. Wyłączenie zasilania i przygotowanie narzędzi

Zanim dotkniesz przewodów, wyłącz zasilanie odpowiedniego obwodu w rozdzielnicy. Następnie zabezpiecz wyłącznik nadprądowy przed przypadkowym załączeniem i sprawdź miernikiem brak napięcia w puszce.

Przygotuj:

• wkrętak izolowany,
• ściągacz izolacji,
• miernik lub wskaźnik napięcia dwubiegunowy,
• złączki instalacyjne,
• ewentualnie taśmę oznaczeniową.

Jeśli pracujesz w systemie bezpuszkowym i masz dużo przewodów w puszce, upewnij się, że masz wystarczająco głęboką puszkę (60–80 mm) – zbyt mała ilość miejsca utrudni bezpieczny montaż.

Krok 2. Identyfikacja przewodu fazowego (L)

To kluczowy moment. Musisz ustalić, który przewód jest fazą zasilającą (L), a który prowadzi do lampy.

Włącz na chwilę zasilanie i przy użyciu miernika zidentyfikuj przewód fazowy. Następnie ponownie wyłącz napięcie i upewnij się, że obwód jest martwy.

W typowej instalacji:

• przewód brązowy/czarny/szary → fazowy (L),
• niebieski → neutralny (N),
• żółto-zielony → ochronny (PE).

Pamiętaj: w instalacji schodowej przełączana jest faza, nie neutralny. Jeśli w puszce znajdziesz niebieski przewód podłączony do łącznika, to sygnał, że instalacja została wykonana nieprawidłowo.

Krok 3. Podłączenie przewodu do zacisku COM

Na mechanizmie łącznika znajdź zacisk oznaczony jako COM lub L. To zacisk wspólny – najważniejszy w całym układzie.

W pierwszym łączniku: podłącz do COM przewód fazowy z zasilania.

W drugim łączniku: do COM podłącz przewód prowadzący do lampy (tzw. przewód powrotny).

Nie sugeruj się wyłącznie położeniem śruby – sprawdź oznaczenie producenta. Pomylenie COM z zaciskiem korespondencyjnym to najczęstszy błąd montażowy.

Krok 4. Podłączenie przewodów korespondencyjnych

Między dwoma łącznikami powinny znajdować się dwa przewody korespondencyjne (często czarny i szary lub dwa inne kolory fazowe).

Podłącz je do dwóch pozostałych zacisków przełączających w obu łącznikach.

Kolejność nie ma znaczenia dla działania układu – zmieni się jedynie logika położenia klawiszy (np. oba w dół = światło włączone). Elektrycznie instalacja będzie działać poprawnie w obu konfiguracjach.

Upewnij się, że przewody są dobrze dokręcone i nie wystają z zacisku. Luźne połączenie może powodować:

• migotanie światła,
• przegrzewanie się styku,
• uszkodzenie łącznika.

Krok 5. Podłączenie przewodu do lampy

W drugim łączniku z zacisku COM wychodzi przewód do oprawy oświetleniowej. To właśnie on będzie podawał fazę po załączeniu obwodu.

W puszce lampy:

• połącz przewód powrotny z przewodem fazowym oprawy,
• przewód neutralny (niebieski) podłącz bezpośrednio do lampy,
• przewód ochronny (żółto-zielony) podłącz do zacisku ochronnego oprawy.

Sprawdź ciągłość przewodu PE. Nawet jeśli lampa obecnie go nie wymaga, instalacja powinna być wykonana zgodnie z zasadami ochrony przeciwporażeniowej.

Krok 6. Montaż mechanizmu w puszce

Po wykonaniu wszystkich połączeń delikatnie ułóż przewody w puszce. Nie wciskaj ich na siłę – powinny być ułożone w sposób naturalny, bez nadmiernego naprężenia.

Zwróć uwagę, aby:

• nie przygnieść izolacji,
• nie uszkodzić przewodu ochronnego,
• nie pozostawić odsłoniętych fragmentów miedzi.

Przykręć mechanizm do puszki, wypoziomuj go i zamontuj ramkę oraz klawisz.

Jeśli w puszce jest ciasno, nie skracaj nadmiernie przewodów. Lepiej zastosować puszkę pogłębianą, niż zostawić zbyt krótki zapas utrudniający przyszły serwis.

Krok 7. Sprawdzenie poprawności działania

Włącz zasilanie w rozdzielnicy i przetestuj działanie instalacji.

Sprawdź:

• czy światło zapala się i gaśnie z obu miejsc,
• czy każde przełączenie zmienia stan oświetlenia,
• czy nie występuje migotanie lub żarzenie LED.

Jeśli lampa żarzy się przy wyłączonym świetle, przyczyną może być napięcie pojemnościowe lub podświetlany łącznik. W takim przypadku konieczne może być zastosowanie modułu kompensacyjnego.

Jeśli światło działa tylko w jednej konfiguracji klawiszy, prawdopodobnie doszło do pomylenia zacisku COM z przewodem korespondencyjnym.

Oto co powinieneś uzyskać po poprawnym montażu:

• pełną kontrolę nad oświetleniem z dwóch miejsc,
• brak iskrzenia i przegrzewania,
• estetycznie zamontowany osprzęt,
• instalację zgodną z zasadą przełączania fazy.

Jeżeli wykonałeś wszystkie kroki świadomie i bez pośpiechu, instalacja schodowa będzie działała niezawodnie przez lata.

5 złotych zasad bezpiecznej pracy z instalacją elektryczną

Zanim przejdziesz do podłączania przewodów, zadbaj o bezpieczeństwo. Instalacja 230 V nie wybacza błędów, dlatego każdą pracę wykonuj spokojnie i według sprawdzonej kolejności działań.

1. Odłączenie napięcia

Całkowicie wyłącz zasilanie obwodu w rozdzielnicy – nie wystarczy wyłączyć światła łącznikiem. Najlepiej wyłącz dedykowany bezpiecznik, a w razie wątpliwości odetnij zasilanie całego pomieszczenia. Nigdy nie pracuj na przewodach pod napięciem.

2. Zabezpieczenie przed ponownym załączeniem

Upewnij się, że nikt przypadkowo nie włączy zasilania podczas Twojej pracy. Oznacz rozdzielnicę informacją o prowadzonych pracach i poinformuj domowników. To prosta czynność, która realnie chroni przed porażeniem.

3. Weryfikacja braku napięcia

Po wyłączeniu zabezpieczenia zawsze sprawdź miernikiem, czy w puszce rzeczywiście nie ma napięcia. Skontroluj przewód fazowy względem neutralnego i ochronnego. Dopiero gdy masz pewność, że obwód jest „martwy”, możesz rozpocząć montaż.

4. Zachowanie ciągłości ochrony

Nie przerywaj przewodu ochronnego PE i upewnij się, że jest prawidłowo połączony. W instalacji schodowej przełączasz wyłącznie fazę – neutralny i ochronny pozostają ciągłe. To podstawa skutecznej ochrony przeciwporażeniowej.

5. Organizacja miejsca pracy

Pracuj w uporządkowanym i dobrze oświetlonym miejscu. Nie zostawiaj odsłoniętych przewodów bez nadzoru i unikaj pośpiechu. Spokojna, metodyczna praca znacząco zmniejsza ryzyko błędu.

Zastosowanie tych zasad sprawia, że możesz przejść do właściwego podłączania wyłącznika schodowego świadomie i bezpiecznie.

Dlaczego te 5 zasad są tak ważne? Bo większość wypadków przy instalacjach elektrycznych wynika nie z braku wiedzy, lecz z pośpiechu i pomijania podstawowych zasad bezpieczeństwa. Jeśli zastosujesz te pięć kroków przed rozpoczęciem pracy, minimalizujesz ryzyko porażenia, zwarcia i uszkodzenia instalacji.

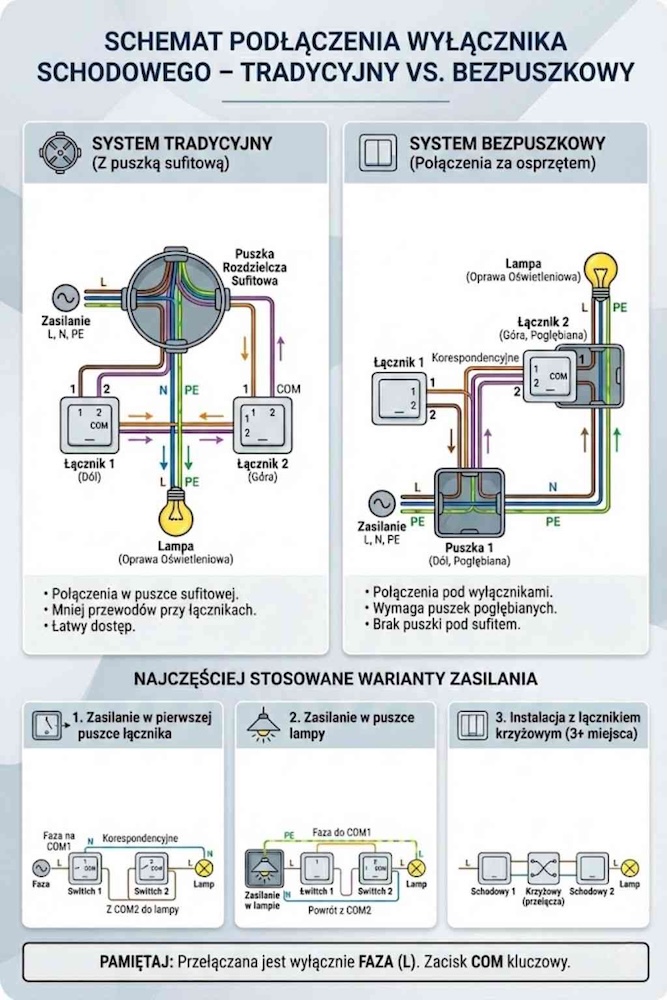

Schemat podłączenia wyłącznika schodowego – tradycyjny vs. bezpuszkowy

Klasyczny system tradycyjny opiera się na puszce rozdzielczej pod sufitem: to tam łączysz zasilanie (L, N, PE), przewody do lampy oraz przewody prowadzące do obu łączników. Z puszki neutralny (N) idzie prosto do oprawy, faza (L) trafia na COM pierwszego łącznika, dwa przewody korespondencyjne łączą łączniki, a z COM drugiego wraca przewód do lampy jako faza załączana.

Nowoczesny system bezpuszkowy przenosi połączenia do puszek pod osprzętem (za łącznikami): zasilanie zwykle trafia do pierwszej puszki, gdzie fazę podajesz na COM, dwa korespondencyjne prowadzisz do drugiego łącznika, a z jego COM wypuszczasz przewód do lampy. Neutralny (N) i ochronny (PE) prowadzi się bezpośrednio do oprawy, a przy większej liczbie żył warto stosować puszki pogłębiane.

Najczęściej stosowane warianty zasilania

W praktyce możesz spotkać trzy układy różniące się miejscem doprowadzenia zasilania oraz obecnością łącznika krzyżowego – poniżej znajdziesz ich krótkie, konkretne omówienie.

1. Zasilanie w pierwszej puszce łącznika

Faza wchodzi do pierwszego łącznika na COM, korespondencyjne biegną do drugiego, a z COM drugiego wychodzi przewód do lampy; N i PE idą bezpośrednio do oprawy.

2. Zasilanie w puszce lampy

Zasilanie trafia do puszki/oprawy, stamtąd faza idzie do pierwszego łącznika, wraca przez układ schodowy do drugiego i z jego COM wraca do lampy jako przewód załączany.

3. Instalacja z łącznikiem krzyżowym

Gdy sterujesz z 3+ miejsc, między dwoma schodowymi wstawiasz krzyżowy, który przełącza dwa przewody korespondencyjne; faza nadal wchodzi na COM pierwszego, a do lampy wychodzi z COM ostatniego schodowego. Więcej na ten temat dowiesz się z artykułu: https://urzadzamy.muratorexpo.pl/wylacznik-schodowy-krzyzowy-schemat-i-instrukcja-podlaczenia/.

Niezależnie od wybranego wariantu zawsze pamiętaj, że przełączana ma być faza, nie przewód neutralny. Kluczowe jest także prawidłowe podłączenie zacisku COM – to on decyduje o poprawnym działaniu całego układu.

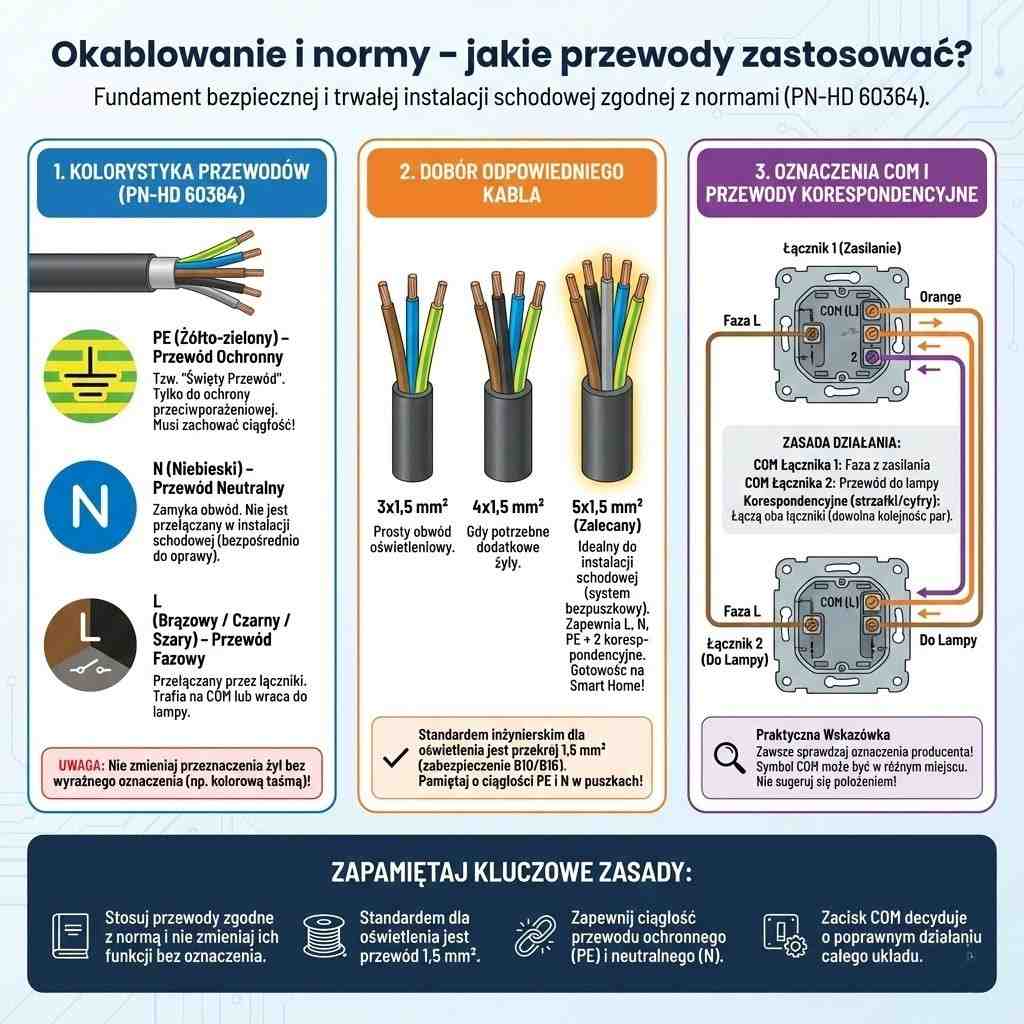

Okablowanie i normy – jakie przewody zastosować?

Nawet najlepiej podłączony wyłącznik schodowy nie będzie działał prawidłowo, jeśli zastosujesz niewłaściwe przewody. W instalacjach elektrycznych nie chodzi wyłącznie o to, „żeby świeciło”, ale o zgodność z normami, bezpieczeństwo użytkowania i możliwość rozbudowy w przyszłości.

W tej części uporządkujemy trzy kluczowe kwestie: kolorystykę przewodów zgodną z normą, dobór odpowiedniego kabla oraz prawidłowe rozpoznanie zacisku COM i przewodów korespondencyjnych. To elementy, które realnie decydują o poprawności całej instalacji.

Kolorystyka przewodów (PN-HD 60364)

W Polsce obowiązuje norma PN-HD 60364, która jednoznacznie określa kolorystykę żył w instalacjach niskiego napięcia. Nie jest to dowolność ani kwestia estetyki – to standard bezpieczeństwa.

Musisz zapamiętać trzy podstawowe oznaczenia.

1. Żółto-zielony – przewód ochronny (PE)

To tzw. „święty przewód”. Nie wolno go wykorzystywać do innych celów. Służy wyłącznie do ochrony przeciwporażeniowej i musi zachować ciągłość w całej instalacji.

2. Niebieski – przewód neutralny (N)

Odpowiada za zamknięcie obwodu. W instalacji schodowej nie jest przełączany – powinien być doprowadzony bezpośrednio do oprawy oświetleniowej.

3. Brązowy / czarny / szary – przewód fazowy (L)

To przewód, który jest przełączany przez łączniki. W instalacji schodowej faza trafia na zacisk COM pierwszego łącznika, a z drugiego wraca do lampy jako przewód załączany.

W praktyce w przewodzie wielożyłowym (np. 5×1,5 mm²) możesz mieć kilka żył w kolorach fazowych. To właśnie one są wykorzystywane jako przewody korespondencyjne między łącznikami.

Uwaga: bardzo ważna zasada! Nie zmieniaj przeznaczenia żył bez wyraźnego oznaczenia. Jeśli z jakiegoś powodu użyjesz niebieskiej żyły jako fazowej (co w nowej instalacji nie powinno mieć miejsca), musisz ją jednoznacznie oznaczyć taśmą w kolorze fazowym.

Jaki przewód będzie odpowiedni?

W instalacjach oświetleniowych standardem inżynierskim jest przewód o przekroju 1,5 mm². To wartość bezpieczna, wystarczająca dla obwodów zabezpieczonych wyłącznikiem nadprądowym B10 lub B16.

W praktyce najczęściej stosuje się:

• 3×1,5 mm² – przy prostym obwodzie oświetleniowym. Jeśli pracujesz na takiej instalacji, więcej na ten temat piszemy w poradniku: Wyłącznik schodowy – 3 przewody. Instrukcja podłączania krok po kroku,
• 4×1,5 mm² – gdy potrzebne są dodatkowe żyły,
• 5×1,5 mm² – przy instalacji schodowej w systemie bezpuszkowym.

Dlaczego 5-żyłowy przewód jest tak wygodny? Ponieważ zapewnia:

• dwie żyły korespondencyjne,
• fazę,
• neutralny,
• ochronny.

Dodatkowo daje gotowość pod przyszłe rozwiązania Smart Home – np. montaż łączników elektronicznych wymagających stałego zasilania (L + N w puszce). W nowoczesnym budownictwie to bardzo rozsądne podejście.

Pamiętaj również o zachowaniu ciągłości przewodu PE i N w całym obwodzie. Nawet jeśli dany łącznik ich nie wykorzystuje, powinny być doprowadzone do puszki i odpowiednio połączone na złączkach.

Oznaczenia COM i przewody korespondencyjne

Jednym z najczęstszych błędów przy montażu jest pomylenie zacisku wspólnego z korespondencyjnym. To prowadzi do nieprawidłowego działania instalacji – światło może świecić tylko w jednej konfiguracji lub nie działać wcale.

Na mechanizmie łącznika schodowego znajdziesz:

• COM (lub L) – zacisk wspólny,
• dwa zaciski oznaczone strzałkami lub cyframi – to zaciski korespondencyjne.

Zasada jest prosta:

• W pierwszym łączniku na COM trafia faza z zasilania.
• W drugim łączniku z COM wychodzi przewód do lampy.
• Między łącznikami biegną dwa przewody korespondencyjne – podłączone do odpowiednich zacisków przełączających.

Kolejność podłączenia przewodów korespondencyjnych zwykle nie ma znaczenia dla działania (układ po prostu zmieni logikę położeń klawiszy), ale COM musi być podłączony prawidłowo.

Praktyczna wskazówka. Zanim podłączysz przewody, sprawdź oznaczenia producenta. W różnych seriach osprzętu symbol COM może znajdować się w innym miejscu mechanizmu. Nigdy nie sugeruj się wyłącznie „położeniem śrubki”.

Oto, co warto zapamiętać:

• stosuj przewody zgodne z normą i nie zmieniaj ich funkcji bez oznaczenia;
• standardem dla oświetlenia jest 1,5 mm²;
• zapewnij ciągłość przewodu ochronnego i neutralnego;
• zacisk COM decyduje o poprawnym działaniu całego układu.

Dobrze dobrane i prawidłowo oznaczone przewody to nie detal techniczny, ale fundament bezpiecznej i trwałej instalacji. Jeśli zadbasz o ten etap, dalszy montaż będzie prosty, logiczny i bezproblemowy w przyszłości.

Najczęstsze błędy przy podłączaniu wyłącznika schodowego (i jak ich uniknąć)

Nawet jeśli znasz teorię i schemat, w praktyce łatwo o błąd. Instalacja schodowa nie wybacza pomyłek – jeden źle podłączony przewód potrafi sprawić, że światło będzie działało tylko w jednej konfiguracji, zacznie migotać albo w ogóle przestanie reagować.

Poniżej znajdziesz trzy najczęstsze problemy, z którymi spotykają się osoby montujące wyłącznik schodowy. Jeśli coś w Twojej instalacji działa nieprawidłowo – bardzo możliwe, że przyczyna znajduje się właśnie tutaj.

Żarzenie LED (napięcie pojemnościowe)

Jednym z najczęstszych zjawisk w nowoczesnych instalacjach jest delikatne żarzenie lub migotanie lampy LED po wyłączeniu światła. Klasyczne żarówki tego nie pokazywały, ale LED-y reagują nawet na bardzo małe napięcia.

Skąd się to bierze?

Najczęstsza przyczyna to napięcie pojemnościowe, które indukuje się w przewodach biegnących równolegle w ścianie. W instalacji schodowej masz dodatkowo dwa przewody korespondencyjne między łącznikami. Tworzą one swego rodzaju „kondensator”, przez który przepływa minimalny prąd upływowy.

Inne możliwe przyczyny:

• podświetlany łącznik (neonówka lub LED w klawiszu),
• bardzo długie odcinki przewodów,
• słabej jakości zasilacz w lampie LED.

Co możesz zrobić?

• zastosować moduł kompensacyjny (antyżarzeniowy) montowany przy oprawie,
• zrezygnować z podświetlanego łącznika,
• upewnić się, że przełączana jest faza, a nie neutralny.

Najważniejsze: samo żarzenie LED nie oznacza od razu błędu instalacji, ale warto zdiagnozować jego przyczynę, aby uniknąć skrócenia żywotności źródła światła.

Błąd podłączenia COM i przewodów korespondencyjnych

To absolutny klasyk. Instalacja jest podłączona, napięcie wraca, a światło działa tylko w jednej konfiguracji klawiszy albo wcale.

Przyczyną niemal zawsze jest zamiana zacisku COM z jednym z przewodów korespondencyjnych.

Przypomnij sobie zasadę:

• w pierwszym łączniku do COM trafia faza z zasilania,
• w drugim łączniku z COM wychodzi przewód do lampy,
• między łącznikami są wyłącznie dwa przewody korespondencyjne.

Jeśli przewód zasilający trafi na zacisk korespondencyjny, układ zaczyna zachowywać się jak „sumator” – działa tylko w jednej pozycji lub tworzy niepełny obwód.

Jak to sprawdzić?

• wyłącz zasilanie,
• zidentyfikuj przewód fazowy miernikiem,
• sprawdź oznaczenie COM na mechanizmie,
• upewnij się, że przewód do lampy znajduje się na COM drugiego łącznika.

To drobny szczegół, ale COM jest sercem całego układu. Jego pomylenie powoduje 90% problemów przy pierwszym montażu.

Zwarcie L–N (błędne podłączenie przewodu neutralnego)

To najgroźniejszy błąd z całej listy. Zwarcie między przewodem fazowym (L) a neutralnym (N) powoduje natychmiastowe zadziałanie zabezpieczenia nadprądowego, a w skrajnym przypadku może doprowadzić do uszkodzenia instalacji.

Do takiej sytuacji dochodzi najczęściej wtedy, gdy:

• ktoś podłącza przewód neutralny do łącznika zamiast pozostawić go w puszce na złączce,
• przewody są błędnie oznaczone kolorystycznie,
• w puszce znajdują się przewody z różnych obwodów.

Pamiętaj bardzo ważną zasadę: w instalacji schodowej nie przełącza się przewodu neutralnego. Łącznik zawsze rozłącza fazę.

Jeżeli po włączeniu bezpiecznika zabezpieczenie natychmiast „wybija”, oznacza to, że:

• doszło do zwarcia L–N,
• albo faza została połączona bezpośrednio z przewodem ochronnym (PE).

W takiej sytuacji:

1. Natychmiast wyłącz zasilanie.
2. Sprawdź poprawność połączeń.
3. Upewnij się, że niebieski przewód nie trafił do zacisku łącznika.
4. Zweryfikuj ciągłość przewodu ochronnego.

Jeśli nie jesteś pewny poprawności instalacji – nie eksperymentuj. Lepiej skonsultować się z elektrykiem niż ryzykować uszkodzenie instalacji lub zagrożenie pożarowe.

Jak uniknąć tych błędów?

• Zawsze identyfikuj przewody miernikiem, nie kolorem.
• Sprawdzaj oznaczenie COM na każdym mechanizmie.
• Nie przełączaj przewodu neutralnego.
• Dbaj o logiczne i uporządkowane prowadzenie przewodów w puszce.
• Testuj instalację przed ostatecznym montażem ramek.

Instalacja schodowa nie jest skomplikowana, ale wymaga precyzji. Jeśli podejdziesz do montażu spokojnie i metodycznie, unikniesz typowych błędów, które najczęściej wynikają z pośpiechu lub domysłów.

Porada eksperta: Artur Kmiecik

W praktyce największym problemem przy montażu wyłącznika schodowego nie jest sam schemat, tylko błędna identyfikacja przewodów w puszce. Zanim cokolwiek podłączysz, zawsze sprawdź każdy przewód miernikiem, a nie kolorem izolacji. W starszych instalacjach kolory często nie odpowiadają aktualnym normom, co prowadzi do klasycznego błędu: zamiany fazy z przewodem korespondencyjnym lub podania napięcia na niewłaściwy zacisk.

Podsumowanie – o czym warto pamiętać przy montażu wyłącznika schodowego?

Instalacja schodowa nie jest skomplikowana, ale wymaga zrozumienia zasady działania, poprawnego doboru przewodów i precyzyjnego podłączenia zacisku COM oraz przewodów korespondencyjnych. Kluczowe jest również zachowanie zasad bezpieczeństwa, przełączanie wyłącznie fazy oraz logiczne prowadzenie przewodów w puszkach. To właśnie te detale decydują o tym, czy instalacja będzie działać niezawodnie przez lata.

Jeśli wiesz już, jak podłączyć wyłącznik schodowy, potrafisz odróżnić łącznik schodowy od krzyżowego i rozumiesz najczęstsze błędy montażowe, możesz wykonać taką instalację świadomie i bez zgadywania. Pracuj spokojnie, sprawdzaj połączenia miernikiem i nie idź na skróty – dobrze wykonana instalacja to bezpieczeństwo i wygoda użytkowania każdego dnia.
